Совместимость LiFePO4-аккумулятора и инвертора: почему CAN и RS485 недостаточно

Для совместимости LiFePO4-аккумулятора и инвертора проверяют электрические параметры, обмен с BMS и подтверждение работы точной пары устройств. Одинаковая надпись CAN или RS485 на корпусах не заменяет эту проверку. Начать подбор лучше с моделей и документации, а кабель выбирать уже по согласованной схеме.

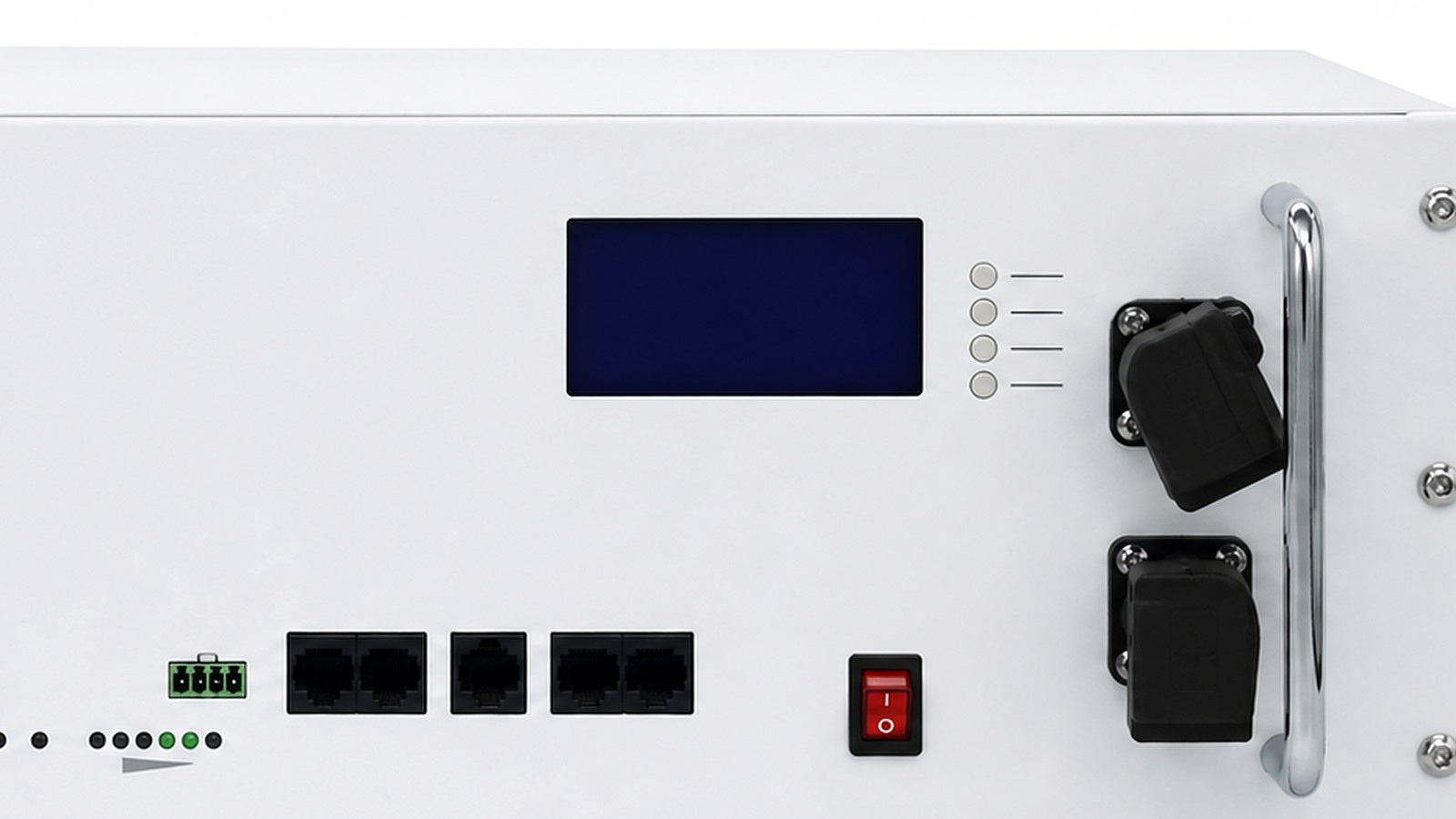

На обложке — крупный план дисплея и разъёмов стоечного аккумулятора SMP-LU из галереи ShineMPower. Фотография помогает увидеть компоновку панели; по внешнему виду разъёма нельзя определить протокол, распиновку или совместимость с выбранным инвертором.

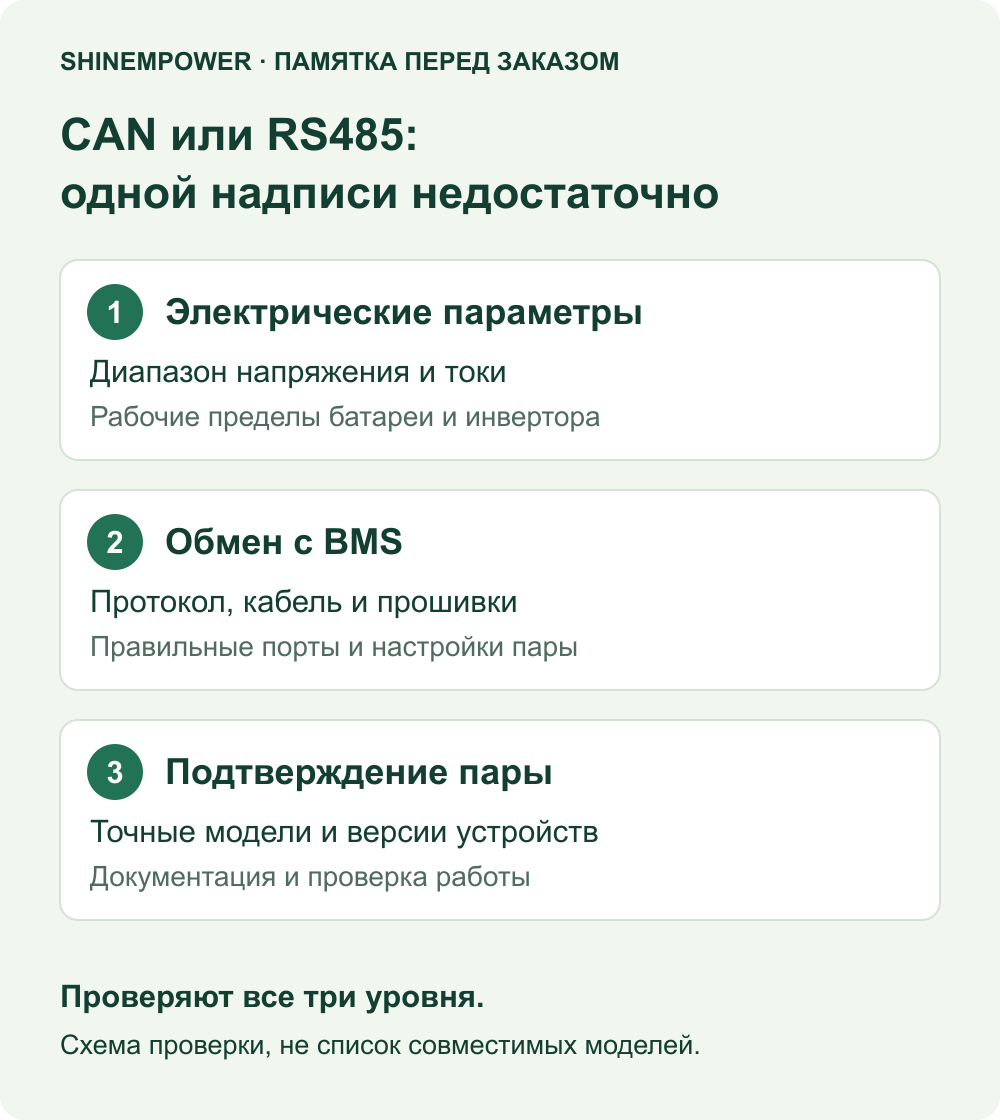

Три уровня проверки перед заказом

1. Электрические параметры: рабочий диапазон напряжения, допустимые токи зарядки и разрядки, ограничения батареи и инвертора.
2. Обмен с BMS: согласованный протокол, правильные порты, кабель, версии прошивок и настройки обоих устройств.
3. Подтверждение пары: точные модели и аппаратные версии, документация производителя и проверка предусмотренных режимов работы.

Эти условия не подменяют друг друга. Успешный обмен данными не исправляет неподходящий диапазон напряжения. А подходящее напряжение ещё не означает, что устройства понимают сообщения BMS.

1. Проверьте напряжение и ток, а не только слово «48 В»

Номинальное напряжение обозначает класс батареи, но при работе напряжение меняется. Нужно сопоставить весь разрешённый диапазон аккумулятора с батарейным входом инвертора, условиями зарядки и ограничениями конкретного исполнения. Отдельно проверяют допустимые непрерывные токи. Порог аварийного отключения BMS нельзя принимать за разрешённый рабочий режим.

Условный расчёт: требуется получить на выходе инвертора 5 кВт, напряжение на его батарейном входе в рассматриваемый момент — 48 В, КПД преобразования примем 90%. Тогда ток со стороны аккумулятора оценивается как 5000 / (48 × 0,90) ≈ 115,7 А. Это инженерное предположение, не характеристика товара. Отдельный собственный расход здесь не добавлен; пусковые процессы также не рассчитаны.

Вывод примера: мощность на выходе нужно перевести в ток батарейной стороны и сопоставить с допустимыми режимами всей цепи. При меньшем напряжении для той же выходной мощности расчётный ток возрастает. Кабели, соединения и защиту подбирает специалист по точной схеме; одно значение тока из примера для этого недостаточно.

2. Разберитесь, что именно означает CAN или RS485

Это обозначения интерфейсов связи, а не универсальный язык всех батарей. Для обмена нужны совместимые сообщения протокола, настройки и версии устройств. В зависимости от оборудования дополнительно проверяют скорость, адресацию и требования к завершению линии по руководству. Название бренда или профиля в меню — повод проверить документацию, а не готовое подтверждение любой пары.

Похожий на сетевой разъём не означает Ethernet. Уточняйте назначение порта и схему кабеля с указанием контактов и стороны вида. Не пробуйте случайные патч-корды и не переставляйте контакты по схеме похожего изделия: неверное соединение может повредить оборудование. Сам факт, что штекер подходит, ничего не доказывает.

BMS — система управления батареей. При предусмотренном производителем обмене она может передавать состояние и рабочие ограничения. Поэтому увидеть процент заряда недостаточно: при согласованной проверке важно убедиться, что инвертор получает и учитывает необходимые разрешения и лимиты. Какие именно данные должны отображаться, определяют инструкции выбранной пары.

3. Попросите подтверждение для ваших версий устройств

Полезный ответ поставщика содержит не только «совместимо», но и точные модели, версии BMS и инвертора, поддерживаемый интерфейс, профиль, кабель и необходимые настройки. Уточните, для какого исполнения и программных версий проводилась проверка и какие режимы она охватывала. Результат для похожего корпуса или другой прошивки нельзя автоматически переносить на вашу поставку.

Пример подхода к документации — официальный раздел Battery Compatibility компании Victron Energy: производитель отдельно публикует информацию об испытанных батареях и рекомендации для других решений. Это пример того, как искать основания для подбора, а не подтверждение совместимости ShineMPower с Victron или любой другой маркой. Отсутствие модели в списке само по себе также не доказывает несовместимость: нужна дополнительная информация по точной системе.

Если инвертор уже установлен

Перед выбором аккумулятора SMP-LU пришлите фото шильдика вашего инвертора, его руководство, сведения о прошивке, текущую конфигурацию батарей и задачу по нагрузке. Для аккумулятора нужны точное исполнение, паспорт и данные BMS. Не присылайте пароли от приложений или удалённого доступа — для первичного подбора они не нужны.

Если оборудование уже включено, но связи нет, сохраните код ошибки и снимки экранов с версиями и состоянием. Не меняйте подряд профили и не обходите защиту ради исчезновения предупреждения. Режим работы без связи BMS допустим только там, где он прямо предусмотрен и согласован для конкретного оборудования; его нельзя считать универсальным обходным решением.

Что считать результатом подбора

Результат — согласованная конфигурация с точными моделями, кабелем, настройками и границами применения, а не обещание «подойдёт к любому инвертору». Начать можно с подбора системы для дома. Если данные пока неполные, это означает, что совместимость требует уточнения; утверждать как её наличие, так и несовместимость преждевременно.

Источники и допущения

• Victron Energy: Battery Compatibility, первичный источник, проверен 25.10.2026. Использован для примера модельной документации; настройки и одобрение пар ShineMPower из него не выводятся.
• SMP-LU: действующая страница стоечных аккумуляторов и галерея ShineMPower — источник фотографии и вариантов исполнения. Ссылка на семейство не заменяет паспорт выбранного изделия.
• Мощность 5 кВт, напряжение 48 В и КПД 90% заданы редакцией для объяснения перевода мощности в ток. Расчёт не является испытанием или инструкцией по настройке.

Автор: редакция ShineMPower. Опубликовано 25 октября 2026 года.
